Cara konfigurasi dasar mikrotik
Sebelum kita mulai untuk melakukan konfigurasi pada mikrotik perlu kalian ketahui bahwa panduan ini hanya panduan dasar agar kita bisa menyalurkan internet dari port yang sudah ditentukan di mikrotik yang kita miliki dengan topologi yang akan saya gambarkan di bawah ini.
Beberapa website yang ada di internet atau bahkan beberapa channel youtube sudah menyediakan panduan yang sangat lengkap serta secara umum mudah dimengerti dan bahkan lebih lengkap dibanding dengan tutorial pada website ini, namun di website ini saya coba membuat panduan dengan cara yang lebih mudah lagi untuk di pahami dan dengan tujuan untuk berbagi ilmu walaupun diluar sana sudah banyak yang memberikan tutorial yang lebih lengkap.
Topologi

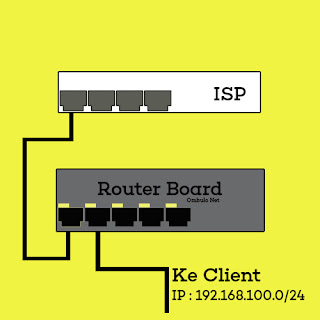

Topologi merupakan rangkaian konsep dasar atau susuan dasar dalam suatu jaringan, ada beberapa jenis topologi yang sangat umum digunkan, pada tutorial kali ini saya menggunakan topoligi bus untuk contoh gambar bisa kalian lihat di bawah ini.
Seperti yang kalian lihat, ini adalah peta jaringan atau susunan dasar dari jaringan dengan urutan pertama yaitu router dari ISP dan mengarah ke port lan 1 mikrotik yang terhubung melalui kabel lan. Masih banyak topologi yang bisa kita rancang untuk jaringan kita, disini saya hanya memberikan contoh topologi yang sangat dasar dan sangat umum digunakan sebelum kita mulai untuk melakukan konfigurasi dasar pada mikrotik.
Software
Ada beberapa software yang bisa kita gunakan untuk melakukan konfigurasi contohnya seperti putty yang menggunakan service ssh ataupun browser yang menggunakan port http di mikrotik, namun software yang paling umum digunakan pada saat ini yaitu winbox dan software winbox ini juga yang akan kita gunakan untuk melakukan konfigurasi pada mikrotik kali ini, pastikan kalian mendowload winbox terlebih dahulu di komputer atau laptop. Untuk link download winbox kalian bisa langsung download di situs official mikrotik.com, jenis software winbox itu sendiri berbasis portable yang artinya tidak perlu di install.
Praktek
1. Menghubungkan kabel lan dari modem isp ke mikrotik
Colokan kabel lan dari modem isp yang sudah memiliki koneksi internet ke mikrotik port lan 1, untuk lebih memastikan bawa lan dan port lan benar-benar berfungsi silahkan kalian lihat lampu indikator pada ether1 mikrotik. Jika sudah menyala berarti lan sudah terbaca dan sudah bisa berfungsi.
2. Menghubungkan mikrotik ke komputer
Kemudian colokan kabel lan dari mikrotik port lan 2 ke komputer atau laptop, cara untuk mendeteksi apakah port lan 2 atau ether2 mikrotik sudah berfungsi sama seperti cara sebelumnya yaitu melihat lampu indikator lan pada ether 2 mikrotik.
3. Memastikan koneksi antara mikrotik dan komputer
Ini adalah cara tambahan untuk mengecek apakah komputer sudah benar-benar terkoneksi dengan mikrotik melalui kabel lan yang kita colokan tadi, kita langsung saja masuk ke control panel > network and internet > network and sharing center maka anda akan melihat menu seperti gambar di bawah ini.
Perhatikan pada gambar yang saya beri tanda dengan kotak merah tersebut, unidentified network menandakan adanya koneksi yang tidak dapat diidentifikasi oleh sistem operasi windows pada komputer/laptop hal itu karena mikrotik yang sudah terkoneksi dengan perangkat komputer/laptop kalian belum memiliki konfigurasi alamat ip sehingga komputer tidak mendapatkan alamat ip dan koneksi tersebut dikategorikan sebagai unidentified network.
4. Akses mikrotik lewat winbox

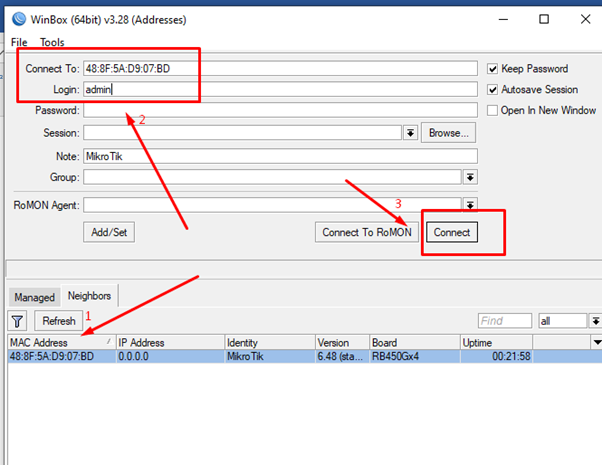

Buka aplikasi winbox dan klik tab bagian neighbor untuk mendeteksi mikrotik yang terkoneksi dengan perangkat pc/laptop kita. Pada tab neighbor nanti akan muncul detail mikrotik berupa mac address, versi software, tipe mikrotik, dan beberapa informasi lainya yang ada di dalam mikrotik.
Pastikan mikrotik kalian sudah terbaca di tab neighbors, contoh seperti mikrotik yang akan saya gunakan kali ini yaitu mikrotik dengan tipe RB450Gx4. Jika mikrotik yang kalian coba konfigurasi tidak terbaca maka alangkah baiknya mikrotik tersebut perlu di reset.
Kemudian klik mac address mikrotik yang akan kalian konfigurasi, masukan username admin dan password tidak perlu diisi karena mikrotik yang belum terkonfigurasi atau belum tidak memiliki password, Langkah selanjutnya klik connect.
- Update 2024
Beberapa perangkat mikrotik dengan tahun produksi terbaru sudah memiliki password bawaan yang terdapat di stiker yang ditempel pada bagian belakang perangkat mikrotik.
5. Memastikan port ethernet pada mikrotik berfungsi dengan baik
Setelah kalian klik connect pada winbox maka akan terbuka tampilan keseluruhan menu routeros pada mikrotik, langkah pertama kita cek dulu bagian interface atau port-port lan yang akan kita gunakan. Silahkan klik bagian interface dan akan terbuka 1 menu yang menampilkan list interface mikrotik.
Bagian yang saya beri tanda dengan kotak merah tersebut adalah list interface mikrotik atau list port lan yang ada pada mikrotik. Mikrotik yang saya gunakan kali ini adalah seri RB450Gx4 yang memiliki 5 port ethernet, pada gambar tersebut saya pastikan sudah sesuai dengan list interface pada mikrotik yang ada pada menu winbox yang sedang saya jalankan.
Pastikan pada port lan 1 dan port lan 2 pada mikrotik memiliki tanda R di samping nama interfacenya yang artinya ( running ) menandakan bahwa port ethernet tersebut sudah berfungsi dengan baik, seperti pada topologi yang sudah saya tampilkan sebelumnya.
- Port lan 1 : dari isp ke mikrotik
- Port lan 2 : distribusi ke pelanggan
6. Menentukan alamat ip untuk pelanggan
Alokasi alamat ip untuk distribusi ke pelanggan sangat penting, perlu diingat kita tidak boleh mengarang alamat ip dengan asal asalan agar kita tidak kesulitan di kemudian hari ketika menerapkan beberapa konfigurasi pada mikrotik seperti mangel dan firewall, silahkan cari referensi di google untuk kelas alamat ip yang baik dan benar.
- Daftar alamat ip
- alamat ip yang saya dapatkan secara otomatis dari router isp : 192.168.4.5
- alamat ip yang akan saya distribusikan ke pelanggan : 192.168.100.0/24
Kalian bisa mencari referensi alamat ip di google atau kalian juga bisa menggunakan alamat ip yang sama persis denga alamat ip yang saya gunakan.
7. Mendapatkan alamat ip router isp secara otomatis
Metode mendapatkan alamat ip secara otomatis ini ini sangat saya sarankan, mengingat metode ini merupakan cara paling gampang tanpa harus memasukan alamat ip dari router isp secara manual pada mikrotik kita sehingga ketika alamat ip dari router isp berubah maka kita tidak perlu lagi menambahkan alamat ip baru karena metode ini sudah otomatis akan mendapatkan alamat ip dari router isp walaupun.
Pada aplikasi winbox, klik menu IP > DHCP Client > dan klik simbol plus (+) berwarna biru yang ada di bawah tulisan DHCP Client seperti pada gambar di bawah ini.
- Penjelasan
- Interface : port lan yang mengarah ke router isp
- Use Peer DNS : menggunakan dns bawaan dari modem isp
- Use Peer NTP : menggunakan ntp bawaan dari modem isp
- Add Default Route : menambahkan default route dari interface yang terhubung langsung dengan router isp

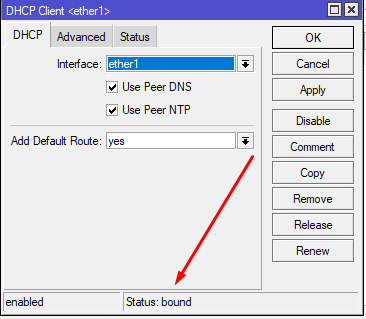

kemudian klik apply dan perhatikan pada bagian status yang tadinya stopped berubah menjadi bound, itu menandakan bahwa mikrotik kita sudah mendapatkan alamat ip dari router isp.
Selanjutnya masih pada tampilan menu yang sama yaitu menu DHCP Client, kalian klik tab menu status untuk mengetahui lebih detail lagi mengenai alamat ip yang didapatkan dari router isp.
Jika IP Address, Gateway, DHCP Server, dan Primary DNS sudah terisi artinya router ISP sudah memberikan alamat ip pada mikrotik, klik OK untuk menutup menu DHCP Client.
8. Konfigurasi alamat ip untuk pelanggan
Klik menu IP pada winbox > Addresses > dan klik simbol plus (+) warna biru untuk menambahkan konfigurasi alamat ip baru yang akan kita gunakan untuk distribusi ke pelanggan.
Setelah kalian klik simbol plus (+) yang berwarna biru, akan terbuka tampilan menu baru lainya untuk memasukan alamat ip yang akan didistribusikan ke pelanggan.
Kalian bisa mengikuti alamat ip lokal yang saya gunkanan, namun jika kalian punya alamat ip lokal yang berbeda maka tinggal menyesuaikan saja.
9. Menambahkan konfigurasi firewall nat
Agar akses internet dari router isp ke mikrotik dapat berjalan dengan baik maka kalian perlu menambahkan konfigurasi nat baru.
Masuk ke menu IP > Firewall > NAT dan seperti biasa tekan simbol plus (+) untuk menambahkan konfigurasi NAT baru.
Saat kalian klik simbol plus (+) maka akan muncul tampilan menu untuk melakukan konfigurasi nat, silahkan kalian sesuaikan saja dengan gambar di bawah ini.
Ini adalah konfigurasi untuk tampilan menu general. Pada sub menu chain kita masukan srcnat.
10. Konfigurasi DNS
Masuk ke menu IP > DNS > dan klik Allow Remote Request untuk menjadikan mikrotik sebagai dns resolver, kemudian klik apply dan klik ok.
11. Melakukan pengecekan koneksi internet di mikrotik

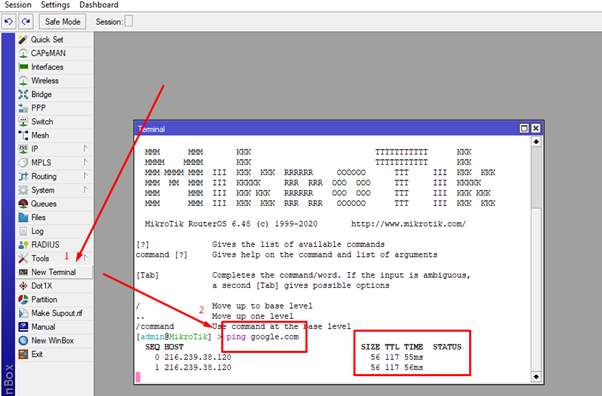

Klik new terminal pada menu winbox, ketikan ping google.com pada terminal yang muncul dan tekan enter untuk mengecek apakah internet sudah tembus dari Router ISP ke MikroTik.
Pada gambar di atas menampilkan hasil ping dari google.com yang menandakan bahwa mikrotik sudah memiliki akses internet yang didapatkan dari router milik isp.
12. Konfigurasi DHCP Server

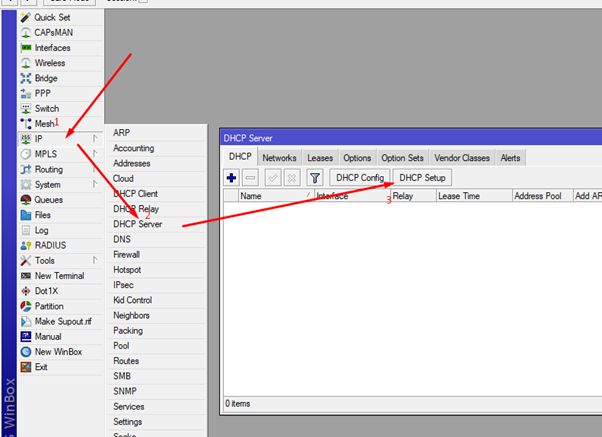

Klik menu IP > DHCP Server > DHCP Setup dan akan terbuka tampilan menu baru.
Setelah tampilan menu untuk melakukan konfigurasi dhcp server maka kita pilih dhcp server interface ether2 yaitu interface yang mengarah ke pelanggan.
DHCP Address Space sudah terisi otomatis, klik next.
Gateway sudah terisi otomatis, klik next.
Addresses to Give Out sudah terisi otomatis, klik next.
DNS Server sudah terisi otomatis menggunakan alamat ip dari router isp, klik Next.
Lease Time adalah tahap akhir dari DHCP Setup, Lease Time ini juga sudah terisi otomatis, klik Next.

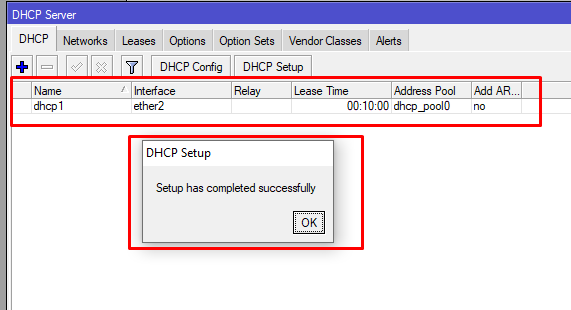

Jika sudah muncul tampilan setup has completed successfully, dan sudah ada list dhcp1 di menu DHCP maka konfigurasi sudah selesai.
13. Restart mikrotik
Langkah terakhir kita restart mikrotik. Masuk ke system > reboot.
Klik Yes untuk memulai ulang mikrotik.
14. Melakukang pengecekan koneksi internet di pelanggan
Langkah terakhir silahkan cek komputer atau laptop kalian jika sudah bisa menggunakan internet dengan melakukan ping ke google.com melalui terminal cmd atau dengan membuka browser dan mencoba untuk menonton video di youtube untuk memastikan bahwa internet sudah benar-benar dapat di akses melalui port lan 2 di mikrotik.
